产品介绍

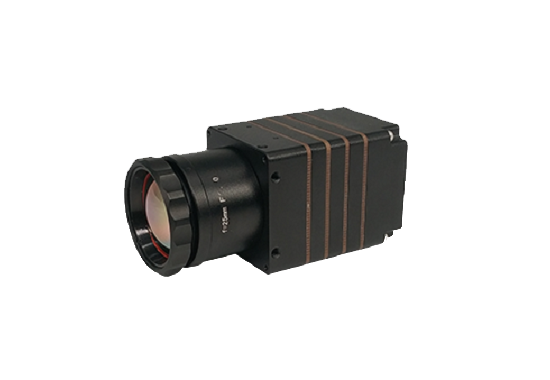

深圳点扬的SR-19系列网络型红外热成像仪是小尺寸测温型红外热像仪。产品选用进口探测器，工作稳定、性能卓越，配合独有的测温校正算法和易用的用户界面，体积小巧、重量轻、接口丰富的特点，适合质量控制、热源监测、安防夜视、设备维护等使用。
SR-19系列网络型红外热像仪配有功能丰富的终端软件和简单易用的 SDK 包，无论是单独使用还是二次集成开发，都能满足用户差异化的应用需求

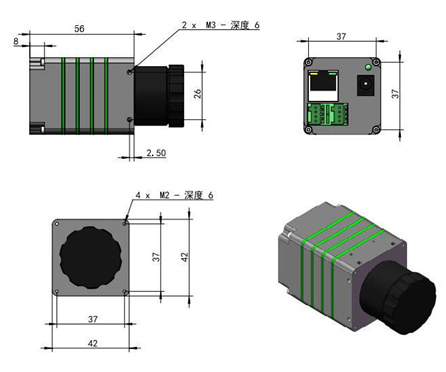

外观尺寸
产品特点
产品特点
SR-19系列网络型红外热像仪包含电源输入、以太网、GPIO、串口 等多种电气接口，满足不同的行业应用需求
DC12V宽电压，允许输入 9~15V、纹波小于 200mV 的直流电源，内部带过压和反接保护，输入电压过高将导致保护电路失效
RS485接口可连接云台、PC、GPS模块等
支持12V电平的电动镜头的控制
支持IO输入触发
支持RTSP，通用播放软件就可以直接显示热成像仪的视频
支持主流厂家的NVR录制存储
配置有专业的分析软件和SDK开发包，能满足二次开发和独立使用的要求
图像清晰，测温精确度高，支持-20℃~350℃
产品参数
规格参数
SR-19系列网络型红外热成像仪规格参数如下：
| 红外分辨率 | 640x480 | 384x288 |
| 像素尺寸 | 17um | |
| 帧频 | 30HZ | 30Hz |
| NETD | 60mK@25℃ | |
| 测温范围 | -20~350℃ | |
| 测温精度 | ±2℃或±2% | |
| 温度测量 | ||
| 测温模板 | 支持全局高低温追踪，支持点、线、矩形、椭圆测温模板，支持模板内高低温追踪 | |
| 图像增强 | 自适应拉伸、手动增强、电子倍焦 | |
| 调色板 | 白热、黑热、铁红、红饱和、用户自定义等多种调色板 | |
| 单帧温度 | 带温度信息的 PNG 或 BMP 图片格式 | |
| 温度流 | 全辐射温度信息存储 | |
| 数字视频 | ||
| 数字输出接口 | IP网络接口,AV模拟视频 | |
| 格式 | H.264，支持 RTSP 流媒体协议，MP4 文件 | |
| 电气接口 | ||
| 电源 | DC9～15V，典型功耗 2.5W@25℃ | |
| 以太网 | 100/1000Base，支持 TCP、UDP、IP、DHCP、RTSP、ONVIF 等协议， | |
| 串口 | RS485/RS232-TTL | |
| IO接口 | 1个输入 | |
| 电动镜头 | 1对电动镜头控制接口 | |
| 环境参数 | ||
| 工作温度 | -20～+65℃ | |
| 储存温度 | -40ºC～+85℃ | |
| 湿度 | 非冷凝 10%～95% | |
| 外壳防护 | IP54 | |
| 抗冲击性 | 25G | |
| 抗振动性 | 2G | |
| 机械参数 | ||
| 重量 | 100g（不含镜头） | |
| 尺寸 | 56(L)*42(W)*42(H)mm不含镜头） | |
镜头尺寸参数
| 384分辨率 | 640分辨率 | ||||
| 焦距（mm) | 视场角 | 角分辨率（mrad) | 焦距（mm) | 视场角 | 角分辨率（mrad) |
| 9mm | 39.9x30.4 | 2.1mrad | 10mm | 66.0x48.0 | 1.7mrad |
| 17mm | 22.0x16.5 | 1.1mrad | 17mm | 35.0x27.0 | 1mrad |
| 25mm | 15.0x11.3 | 0.68mrad | 25mm | 24.6x18.5 | 0.68mrad |
| 40mm | 9.3x7 | 0.43mrad | 35mm | 17.7x13.3 | 0.49mrad |
机械接口说明
l 6PIN插座从上到下：①电动镜头正极，②电动镜头负极，③公共地，④模拟视频，⑤公共地，⑥⑦⑧DC12V。
l 8PIN插座从上到下：①PWM通道4，②PWM通道3，③PWM通道2，④PWM通道1，⑤公共地，⑥公共地⑦UART3.3V_TX⑧UART3.3V_RX 。
No. | 接口名称 | 电气规范 |
1 | DC12V | 允许输入9~15V、纹波小于200mV的直流电源，内部带过压和反接保护，输入电压过高将导致保护电路失效。 |
2 | 电源指示灯 | 正常工作时电源指示灯为绿色。 |
3 | 模拟视频接口 | 支持NTSC/PAL制式，引线接入。需要在软件中启用模拟视频后才可在该端口输出模拟视频信号。 |
4 | RS485/RS323-TTL | 符合标准RS485电气规范，可与其他支持RS485设备通信或组网，例如云台、PC、GPS模块等。RS232-TTL支持3.3V电平标准的UART通信标准。 |
5 | PWM通道 | 支持4路飞控PWM通道，可接入常见飞控系统 |
6 | 电动镜头接口 | 支持12V电平的电动镜头 |
7 | 公共地 | 系统地，作为系统互联的公共地线。 |
