  • PCB电路板热分析仪(DytSpectrumOWL)

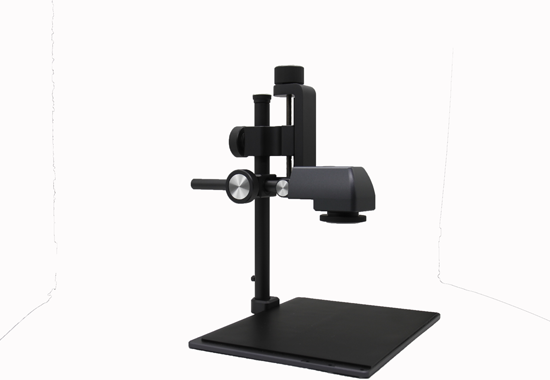

CA-10PCB电路板热分析仪(DytSpectrumOWL)

产品描述:

在线咨询

产品介绍

DytSpetrumOWL CA-10 PCB热分析仪是一款用于电路板热场检测的专用设备。在科技快速发展的时代,智能设备越来越普及,而智能设备对低功耗低发热要求越来越高,然而,热分析仪在设计阶段可以提供热实验热仿真的大量数据,是硬件设计不可或缺的工具;同时,产品出现故障时,比如电路漏电和短路的电路板,都可以通过异常的温度升高体现出来,采用热分析仪,就可以快速的找到漏电、短路的器件位置,达到定位故障点,快速维修的目的;另外一些元器件效果检测,比如功率模块等器件,检测过热保护能力,分辨元器件翻新等功能。


产品特点

  1. 热成像分辨率采用260*200分辨率、帧数25Hz,保证高图像品质;

  2. 热成像分析仪的测温范围为-10~120℃,不容易超出测温范围而导致数据错误;

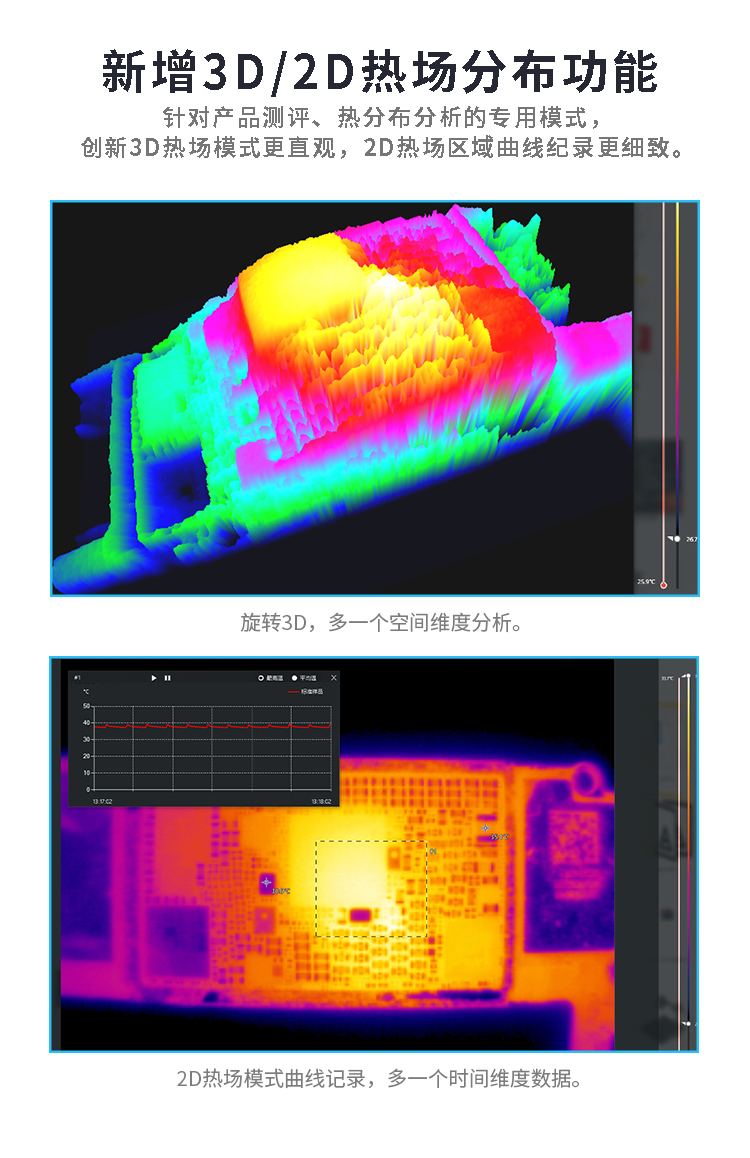

  3. 在3D热场图像中,小电流漏电导致的脉冲的变化可以迅速找到漏电点;

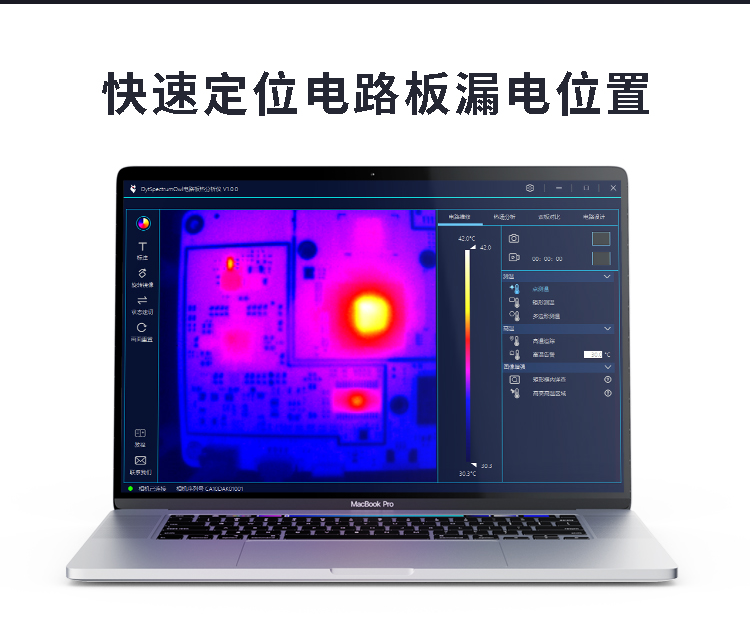

  4. 迅速找到电路板高温度区域,从而锁定大电流漏电区域;

  5. 自动标记短路所导致的高温区域,只需微调温度区间即可得到电路板最高温度点;

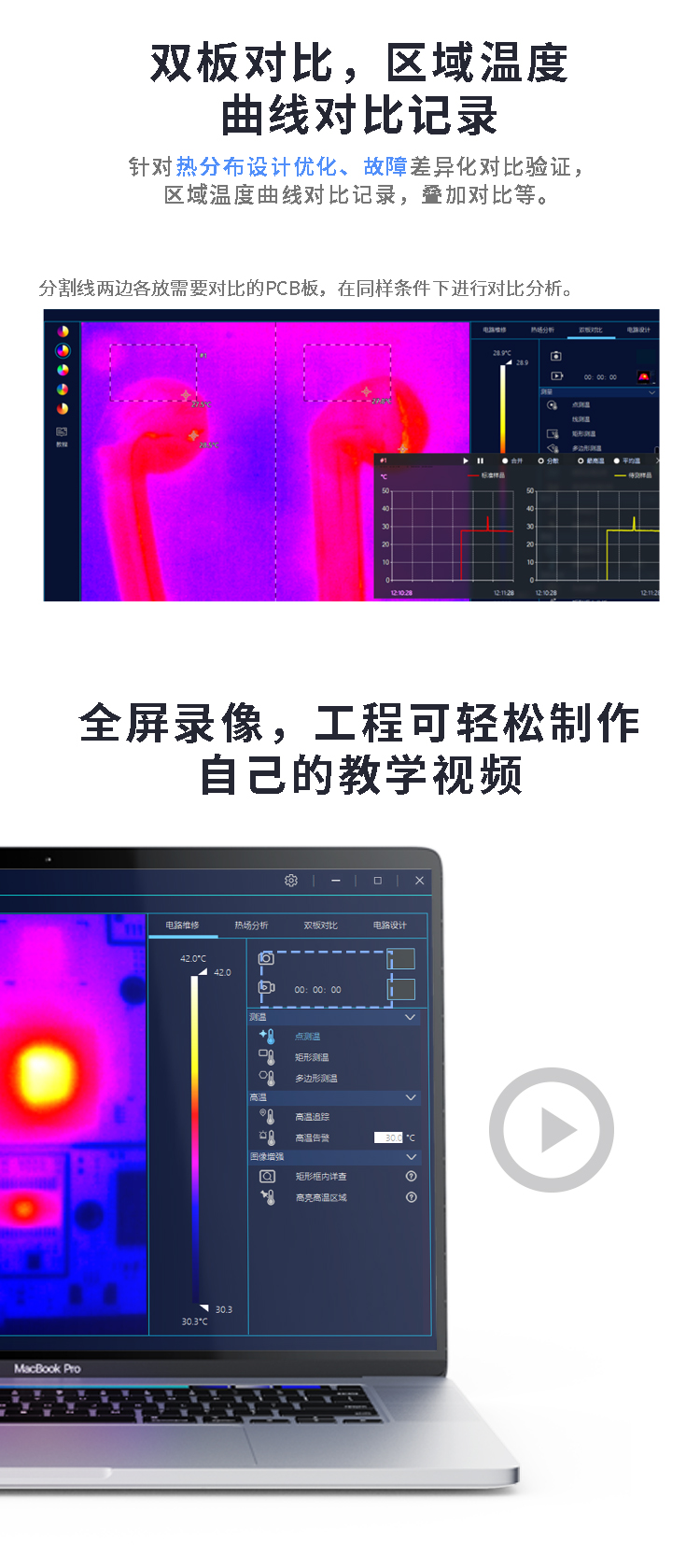

  6. 针对智能设备的对比评测,可以使用“双板模式”同时查看不同设备经过测试后的温度;

  7. 转动多调节旋钮,镜头可以自由前后调节并且倾斜,工作距离可以从20mm到2000mm自由转换;

  8. 一根USB线即可将分析仪的画面传输到电脑上。打开分析软件即可工作,初学者也能轻松上手。


产品参数


参数

指标

镜头参数

热成像分辨率

260*200

帧频

25Hz

NETD

70mK@25

视场角

水平 34.4,垂直 25.8

镜头

4mm可调焦镜头

测温范围

校对温度-10~120℃(可扩展至550℃)

测温精度

±2°C或者±2%

接口

供电

USB 5V供电

电源开关

按1秒开机,3秒关机

连接方式

USB连接至电脑使用

电路板放置

放置底板

2块,可拆合拼接式

支架

调节旋钮

4个调节旋钮,上下距离快速调节,镜头微调,镜头前后调节,镜头倾斜调节

物理参数

尺寸

单底板:240mm x 163mm

拼合双底板326mm x 240mm

高度:353mm


重量

标准件:1.1KG

工作环境

工作温度

最佳工作温度 10℃~40℃


工作湿度

<95%

软件

系统要求

Win10(推荐)& Win7


电脑要求

i3以上处理器,4g以上内存


更新要求

可连接internet进行手动或自动更新


应用场景


视频演示
